(一)外表面锈蚀、油漆脱落、保温破损

露天室外的压力管道外表面容易锈蚀、油漆脱落，如下图所示。

图1管道外表面油漆脱落

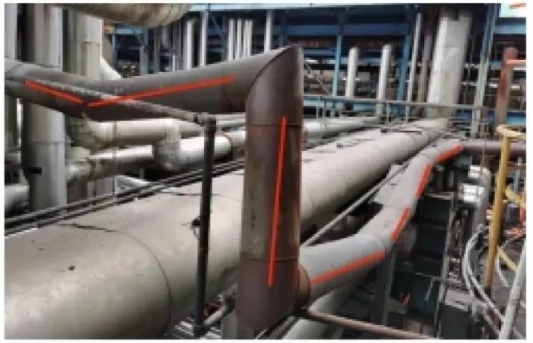

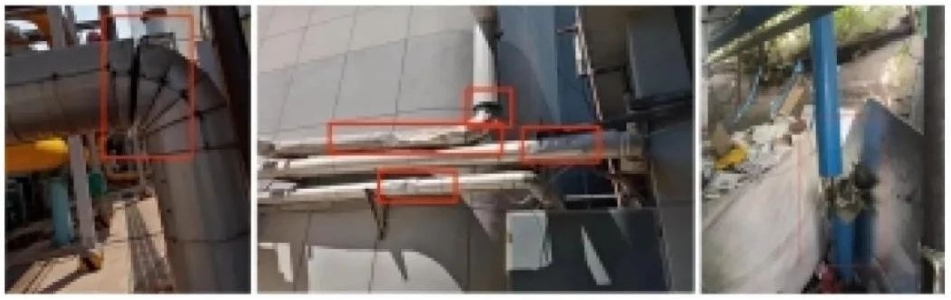

下图管道保温破损、变形，在这种情况下，管道的锈蚀速度反而比没有保温时更快。

图2管道保温破损、变形

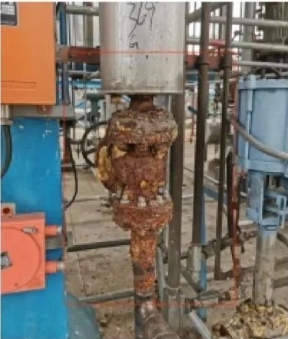

下图是管道腐蚀严重的案例。

图3压力管道严重腐蚀

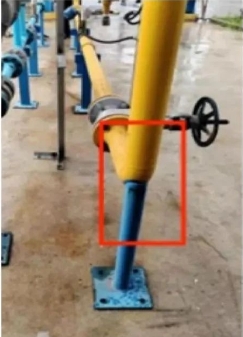

(二)管道本体与支承件直接焊接/接触

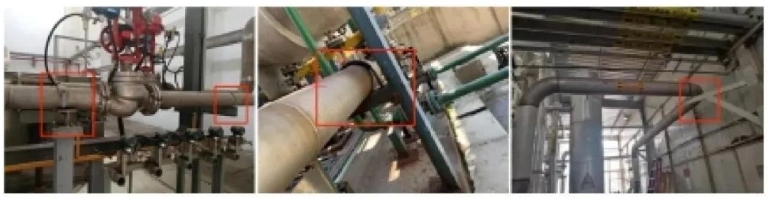

当管道本体和支承件的材料是不锈钢和碳钢材质时，直接接触很容易导致不锈钢电偶腐蚀(铁离子腐蚀)，按照标准《工业金属管道设计规范》。下图为不锈钢管道和碳钢支承件直接相连的典型反面案例。

图4不锈钢管道和碳钢支承件直接接触

下图是不锈钢氢气管道本体和碳钢支承件直接焊接的典型反面案例。

图5 不锈钢氢气管道和支承件直接焊接

(三)压力管道支架失效

压力管道的支架应完好、可靠，下图是某压力管道的弹簧支架锈蚀失效的反面案例。

图6管道支承件损坏

（四）管道发生弯曲变形

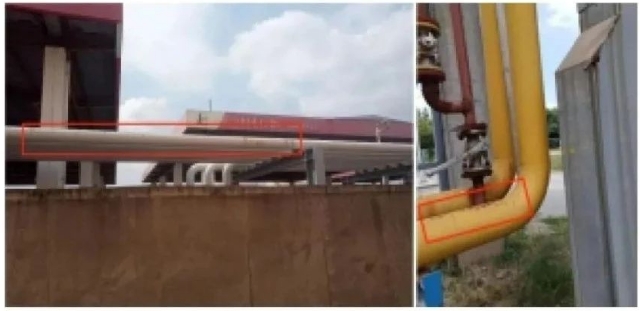

一般来讲，没有外力影响下，管道很难弯曲变形，但存在某些使用单位管道支架设置不合理，导致管道长期受力:发生弯曲变形，如下图所示。

图7管道弯曲变形

(五)介质及流向标识缺失

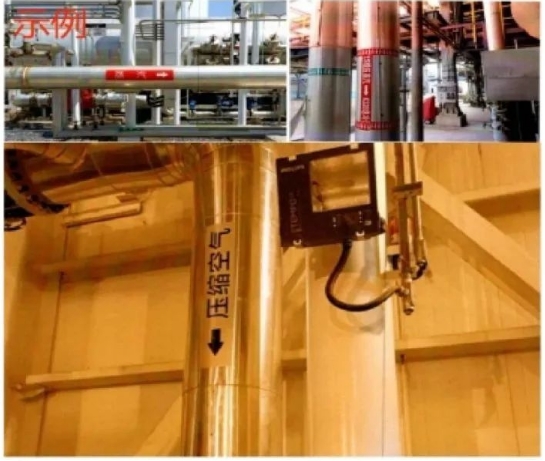

压力管道的外表面应参照相关标准设置识别色、流向标识、介质名称，如下图所示。

图8压力管道介质及流向标识示范

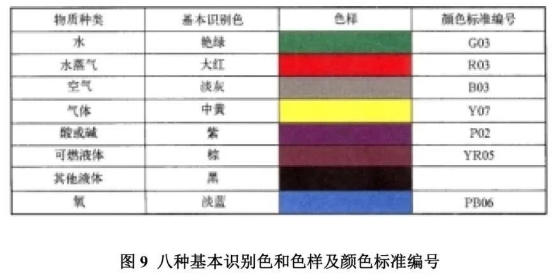

严格来讲，上图水蒸气的色样应为大红色，压缩空气应为淡灰色。下图为GB-7231中的八种基本识别色。

(六)静电跨接脱落

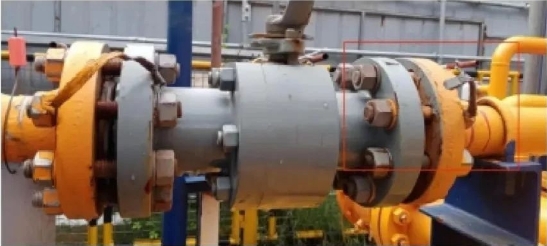

一般来讲，输送易燃易爆介质的压力管道需设置静电接地，具体涉及标准规范较多，请自行查阅。下图是典型的法兰间静电跨接脱落的情况。

（七）压力管道阀门泄漏

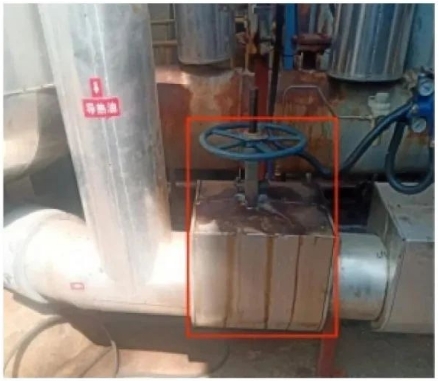

下图的导热油管道的阀门存在泄漏现象

图11导热油管道阀门泄漏

(八)压力管道焊接问题

下面是典型焊接存在问题的图片。

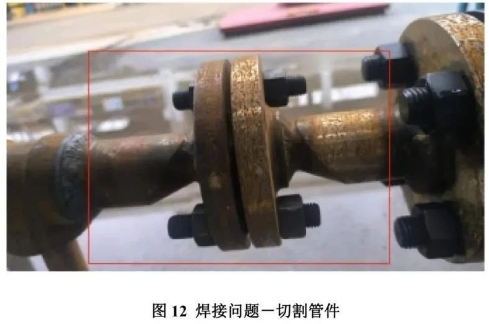

1.管道和法兰之间的焊接，是通过对管道切割后使管道和法兰强行匹配实现的。

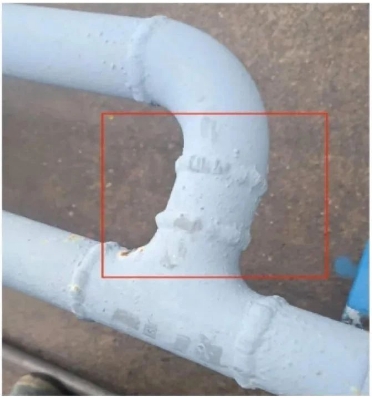

2.焊缝距离过近。

图13 焊缝离得过近

(九)压力管道穿越墙体无套管

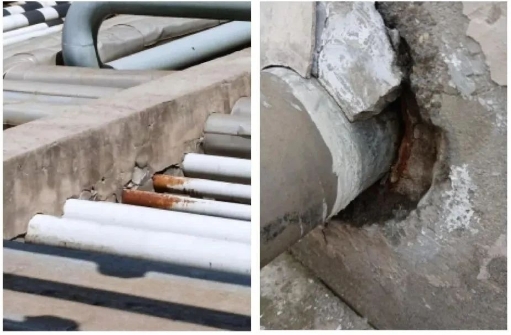

压力管道穿越墙体时，应设置套管，且套管与压力管道间应填充无害不燃材料。下图是负面典型。

图14压力管道穿墙未设置套管

(十)压力管道未检验/未注册登记

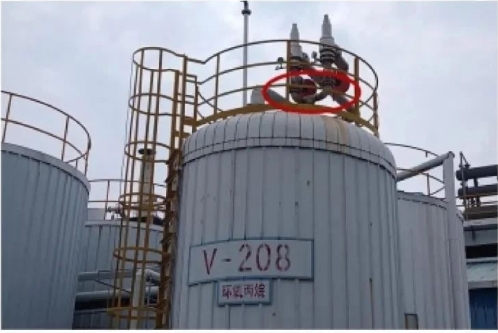

1.安全阀入口管道设备本体至安全阀入口管道，未注册登记未检验。

图15 安全阀入口小接管

图16安全阀入口压力管道
